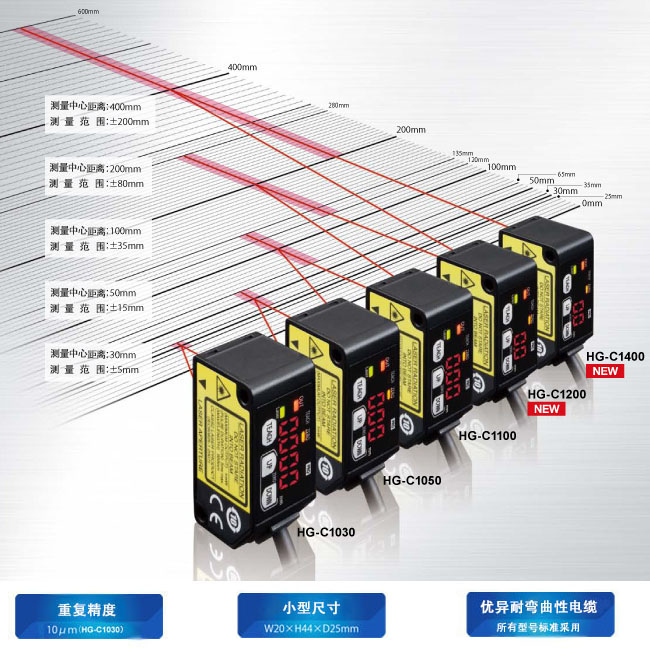

配備0～5V的模擬電壓輸出※2


用測距傳感器規定測定值
? 直線性：±0.1％F.S.※1
? 溫度特性：0.03％F.S./℃
※1 : HG-C1030／HG-C1050／HG-C1100的情況

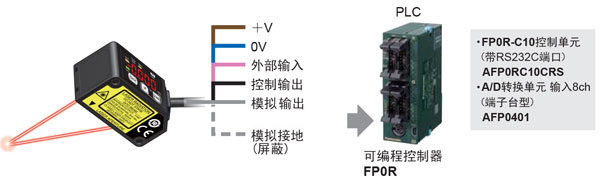

不僅能以mm為單位顯示數值，還能讀取模擬電壓輸出。
讀入到PLC＋模擬量單元，還能執行各種運算，并存儲(記錄)測量值。

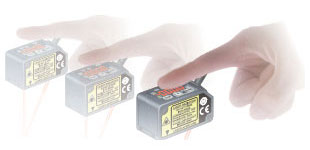

<緊湊>
形狀達到業內小型級別※的CMOS激光傳感器 （※2015年5月，根據本公司調查）














設計出內部安裝有鏡面的新型光學系統
一般通過延長受光部分與受光元件(CMOS)之間的光路長度，從而可獲得精度更高、更穩定的測量值，但是另一方面，傳感器的進深方向會變長，機身形狀也會變大。HG-C系列設計出內部安裝有反射鏡的新型光學系統，并縮短進深方向的尺寸，同時又可實現與變位傳感器相媲美的高精度測量。
















采用鋁鑄外殼，使機身免受變形和溫度的困擾
采用同時兼顧輕量與強度的鋁鑄外殼。雖然尺寸小巧，但是機身堅固，從而減少外殼變形和溫度等不穩定因素對測量精度所產生的影響。










<占絕對優勢的穩定檢測>

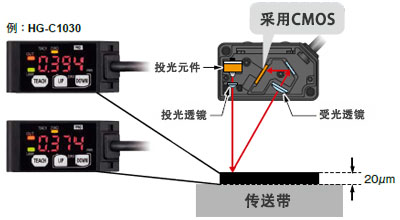

實現1/100ｍｍ的高精度檢測


















采用高精度CMOS傳感器&獨特的算法
采用位移傳感器所使用的高精度CMOS影像傳感器，以及位移傳感器一直使用的本公司獨特的算法，使距離設定反射型傳感器實現前所未有的高精度（1/100mm）。
















配備便利的功能







教導&窗口比較模式

存在檢測物體的狀態下，只需按下 “TEACH”鍵，即可簡單地設定基準值。
另外，在2個基準值范圍內即判為OK，超出范圍即判為NG，1個輸出即可做出判定。

















針對與檢測物體基準面之間的距離，設置上限值和下限值，想要通過上下限的范圍 進行判別時，使用該方式。

















執行2點教導，設定基準值范圍。
※針對距離有所不同的檢測物體有效。








執行3點(檢測物體A、B、C)教導時，教導值將會自動按照升序(教導值1、2、3)重新排列數值，在教導值1與教導值2之間設定基準值，并在教導值2與教導值3之間設定基準值，從而設定基準值范圍。
※針對距離有所不同的檢測物體有效。













除教導&窗口比較模式外，還配備有[上升沿微分模式]、[下降沿微分模式]以及[通常檢測模式]。 在通常檢測模式下，可使用基本教導方法中的“2點教導”，存在微小物體和背景物體的情況下， 還可使用便捷的[限位教導]。










設定定時功能


可設定定時器的動作:“OFF延遲定時器”、“ON延遲定時器”、“單觸式定時器”、“無定時器”。定時時間固定為5ms。















設定定時功能




OFF延遲定時器
<功能> 使輸出信號延遲5ms。
<用途> 連接機器的響應速度較慢，檢測時間無法滿足其要求時，宜使用該設定。

ON延遲定時器
<功能> 從檢測時開始，使5ms內的輸出信號無效。
<用途> 想要使短時間信號無效的情況下，以及需要利用時間差進行控制的情況下，可方便地使用該設定。

單觸式定時器
<功能>從檢測時開始，僅在5ms內發送輸出信號。
<用途> 根據連接機器的輸入條件，信號時間必須保持恒定時，宜使用該設定。另外，想要使短時間的信號延長至必要的時間寬度時，也可有效使用該設定。

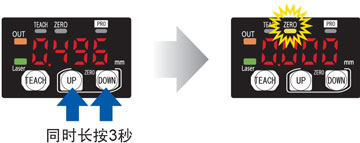

調零功能
該功能可使測量值強制 “調零”。可任意決定零點。以檢測物體的高度為基準值，測量其公差的情況下，或者測量段差時，可方便地使用該功能。
















※調零功能有效時，調零指示燈(黃色)將會點亮。
※峰值·谷值保持功能有效時，如執行調零功能，則會使所保持的測量值復位。
※顯示設定設為偏移時，將無法設置調零功能。

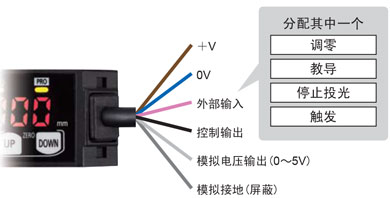

設定外部輸入功能
可從以下4個功能中選擇1個分配到外部輸入線：“調零功能”、“教導功能”、“停止投光功能”、“觸發功能”。

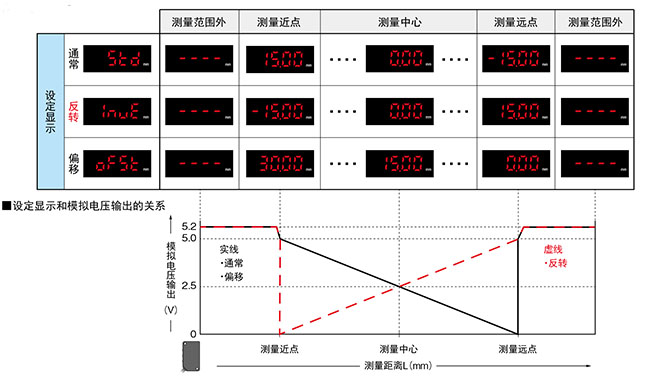

設定顯示功能
相對于檢測物體的移動方向，可選擇以下三種顯示方法 ：“通常”、“反轉”、“偏移”。

例：HG-C1050






峰值、谷值保持功能

配備有峰值保持功能或者谷值保持功能。
峰值保持功能：該功能有效時，將會保持測量值的最大值，顯示并輸出保持值。
谷值保持功能：該功能有效時，將會保持測量值的最小值，顯示并輸出保持值。

※不能同時設定峰值保持功能和谷值保持功能。
※設定峰值保持功能或者谷值保持功能時，如執行調零功能，則會使所保持的測量值復位。

 基準值微調功能


可在測量畫面中微調基準值。教導后，也可對基準值進行微調。






 按鍵鎖定功能




可使按鍵操作失效，以免錯誤地更改已設定的條件。





※關于其他功能以及各功能的設定步驟，請參照「使用注意事項　PRO模式設定」。

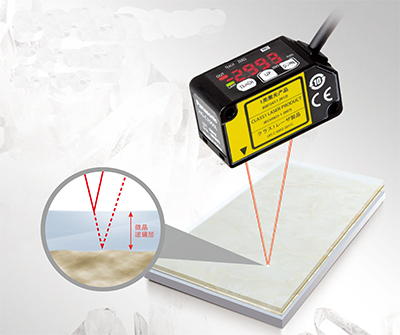

微晶石平整度檢測新利器[HG-C1050L]









陶瓷行業特別推薦

專用方式，有效區分表層(透明)與底層(非透明)平面，準確測量表層的平整度。












搭載CMOS，高精度&小尺寸兼顧

繼承HG-C1000搭載高精度CMOS及小尺寸的特性，在此基礎上追加微晶石檢測專用方式，實現光澤表面的精準檢測。












雙重模擬輸出可切換

配備模擬電流4mA～20mA輸出，模擬電壓0V～5V輸出，兩種輸出方式可切換，用戶按需選擇。(默認：模擬電流輸出)
