                            數字式色標傳感器LX-100

    4.























能滿足多方面的色標檢測需求!

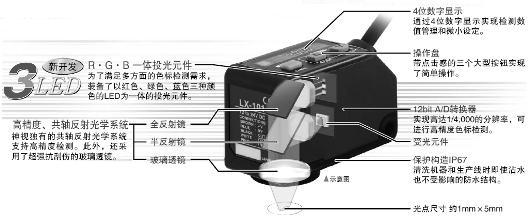

共軸反射光學系統和約1mm×5mm的極細光點使高 精度檢測得以實現。

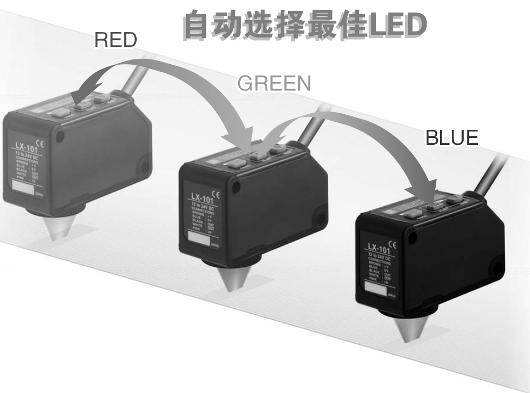

最佳LED自動選擇功能

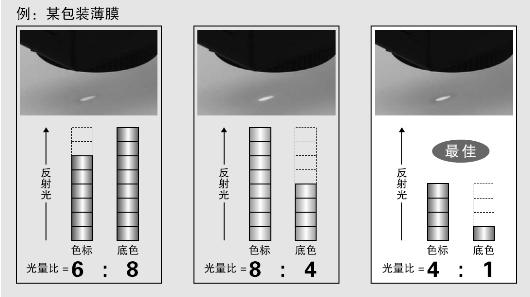

可從R·G·B LED三種顏色中選擇最佳的顏色搭配。LX-100的色標模式裝備了“最佳LED自動選擇功能”，以自動選擇將色標和底色對比(S/N比)最大的LED，進行最佳檢測。因?yàn)椴皇歉鶕?jù)色標和底色的反射光量差距而是根據兩者的對比來自動辨別LED，所以能進行更為穩定的檢測。(對于右列包裝薄膜，藍色LED的光量比較優，可進行更穩定的檢測，所以由藍色LED進行色標檢測)
















兩種檢測模式，可根據用途進行選擇。


















色標模式 [超高速反應]自動選擇三種(R·G·B)LED中的一種(單色)，實現45μs超高速反應的檢
測模式。
通過最佳LED自動選擇功能自動選擇最適于檢測的LED。
最適于高速檢測。

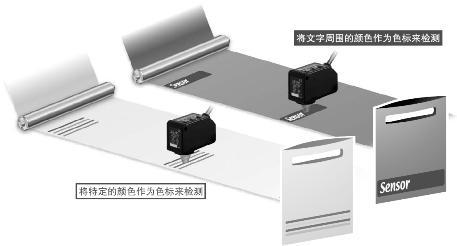

彩色模式 高精度判別同時使用三種顏色(R·G·B)的LED，通過反射光的R·G·B比率高精度判別色標顏色。也可有效檢測色標周圍那些帶花紋及圖案的薄膜等。





















※操作按鈕可選擇色標模式或彩色模式。
















高精度色標顏色辨別

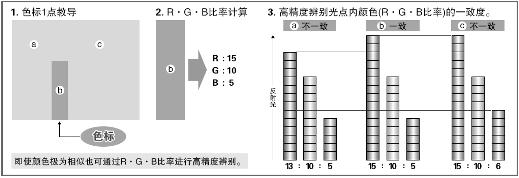

在LX-100的彩色模式下，同時利用三種顏色(R·G·B)的LED，根據R·G·B比率辨別色標顏色。通過內置12bitA/D轉換器可以實現分辨率達1/4,000的高精度判斷。下圖是該結構的示意圖。

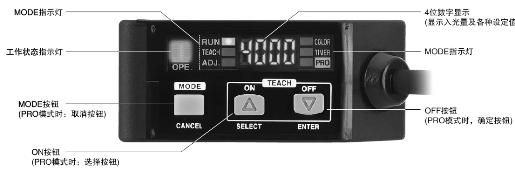

通過數字顯示即可簡單設定！可對設定內容進行數字管理


通過4位數字顯示可確認色標和底色的入光量。另外，基準值能夠用數值來管理， 所以標準化也簡單。因?yàn)橐伙@示直接代碼即可確認設定內容，所以可有效地進行遠距離維護。

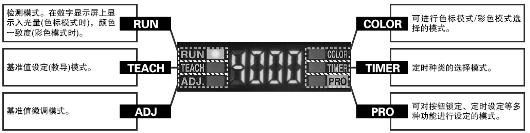

初學者也能立即掌握的MODE NAVI


通過6個指示燈顯示傳感器基本操作項目的MODE NAVI。一眼即可辨認出當前所設定的是何種操作模式。 操作極為簡單。

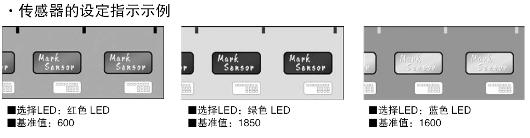

檢測狀態可進行數字管理


操作人員通過數字顯示屏一眼就能確認現在的傳感器的檢測狀態。并且各包裝薄膜上的傳感
器設定也可以通過數字指示屏確認。







通過直接代碼設定內容一目了然


通過4位直接代碼顯示LX-100的設定內容。若使用直接代碼，就能簡單確認設定內容，從而通過電話即可掌握目前的狀態。







教導極其簡單


















如需在色標上設定為ON，只要按下ON按鈕即可。
下面以“2點教導”為例介紹最基本的設定方法：
















?外可從外部教導
安裝在裝置內部的色標傳感器，也通過操作盤、觸摸屏等裝置外側的裝備進行外部輸入教導。種類切換也非常簡單。







?其他的教導方法
全自動教導： 色標模式下，連續移動工件進行教 導。
1點教導： 彩色模式下，將檢測顏色對準光點進行 教導。


小型設計，省空間














將高精度、多功能凝縮于W57×D24×H38mm的緊湊機身中。根據使用設備可選擇電纜型和連接器型2種。也可輕松用于現有設備中。










按鈕鎖定功能


若使用按鈕鎖定功能，為了使傳感器設定項目不被錯誤更改，該功能能夠限制輸入操作。并且它也可以進行只允許基準值調整的“RUN調節”，只允許教導操作的“RUN教導”之類的細微設定。在設定了“RUN調節”和“RUN教導”時，調節和教導可如在RUN模式中一樣進行。
