                            3色LED簡易色標傳感器LX-111

    5.























能滿足多方面的色標檢測需求

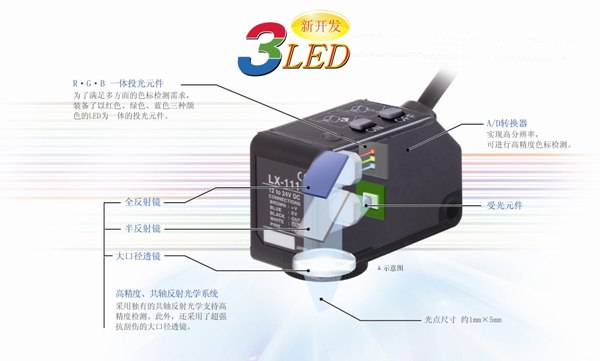

共軸反射光學系統和約1mm×5mm的極細光點使高 精度檢測得以實現。

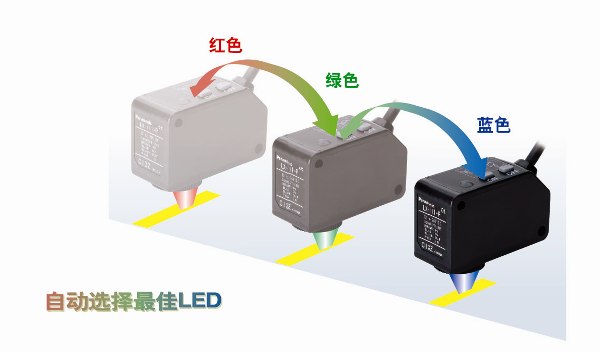

最佳LED自動選擇功能

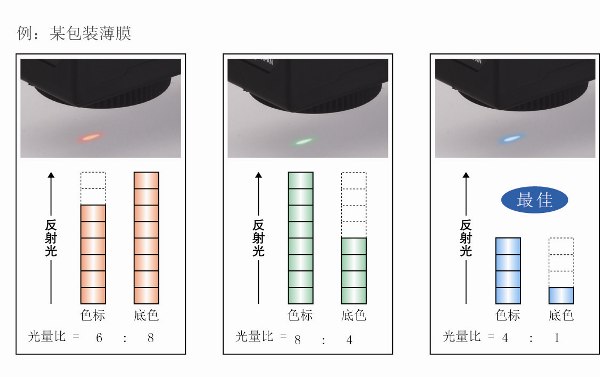

可從R·G·B LED三種顏色中選擇最佳的顏色搭配。LX-111的色標模式裝備了“最佳LED自動選擇功能”，以自動選擇將色標和底色對比(S/N比)最大的LED，進行最佳檢測。因為不是根據色標和底色的反射光量差距而是根據兩者的對比來自動辨別LED，所以能進行更為穩定的檢測。(對于右列包裝薄膜，藍色LED的光量比較優，可進行更穩定的檢測，所以由藍色LED進行色標檢測)







色標模式 [超高速反應]


自動選擇三種(R·G·B)LED中的一種(單色)，實現45μs超高速反應的檢測模式。通過最佳LED自動選擇功能自動選擇最適于檢測的LED。最適于高速檢測。







彩色模式 [高精度判別]

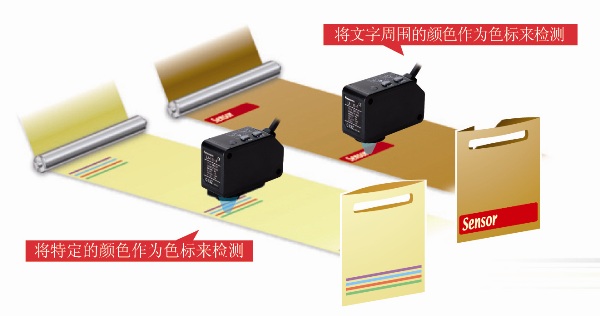

同時使用三種顏色(R·G·B)的LED，通過反射光的R·G·B比率高精度判別色標顏色。也可有效檢測色標周圍那些帶花紋及圖案的薄膜等

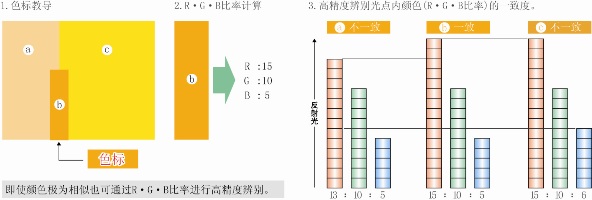

高精度色標顏色辨別


在LX-111的彩色模式下，同時利用三種顏色(R·G·B)的LED，根據R·G·B比率辨別色標顏色?？梢詫崿F(xiàn)高精度判斷。下圖是該結構的示意圖。

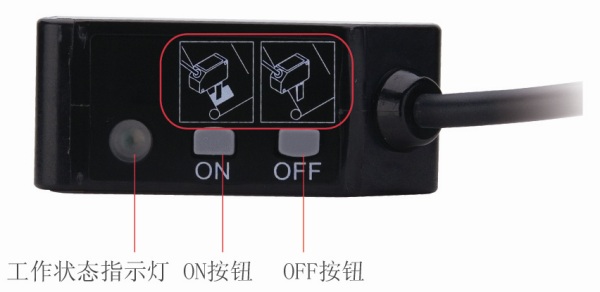

設定簡單

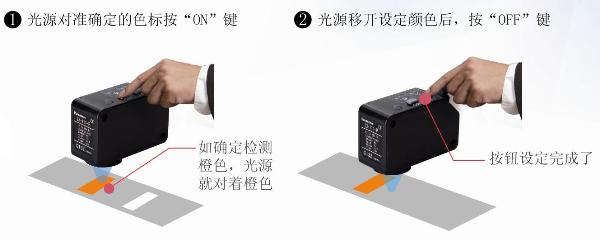

光源對準確定檢測的顏色，按ON鍵即設定完成，簡便易操作。


















耐環境、IP67設計結構


防水設計：清洗機器和生產線時即使沾水也不受影響。

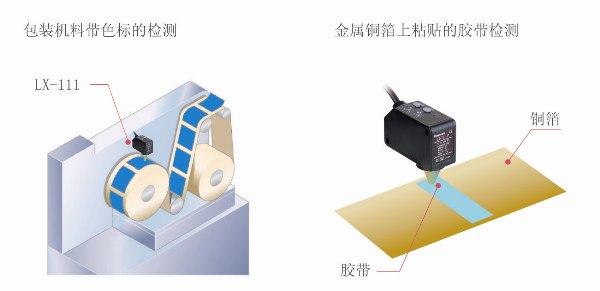

應用
